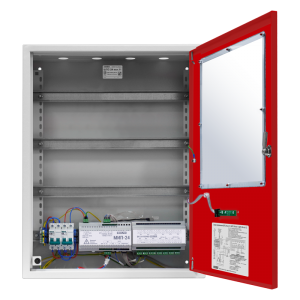

Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150…253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, t-раб.-10…+40°С, 650х500х220 мм. Красного цвета. Прозрачное стекло
Каталог

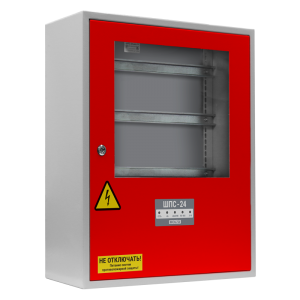

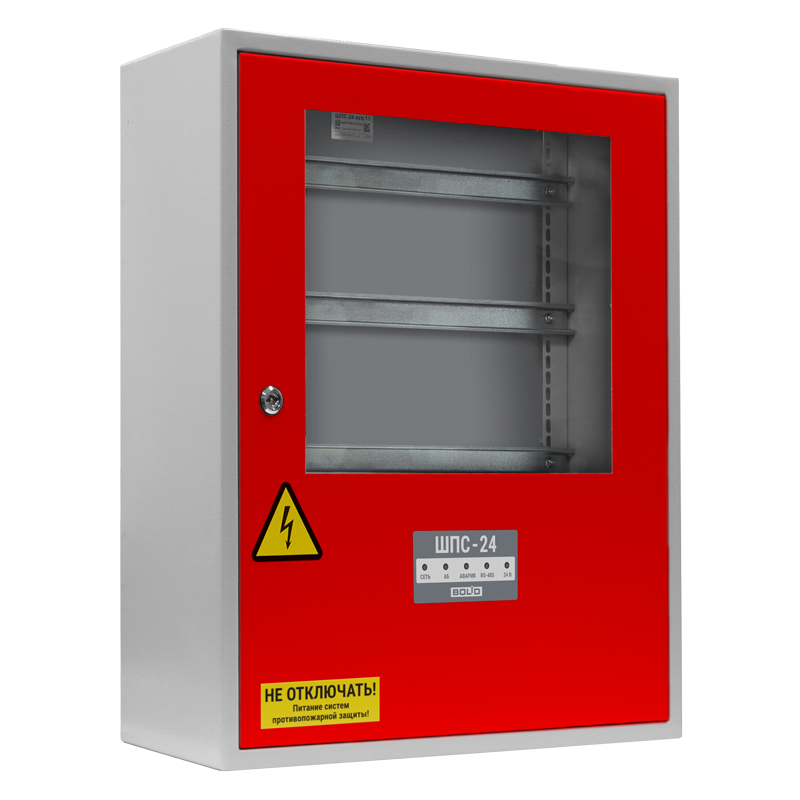

ШПС-24 исп.11 (Красная дверь)
- Цена: по запросу
ОписаниеХарактеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-24 исп.10 | ШПС-24 исп.11 | ШПС-24 исп.12 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | |||
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. | |||
| Номинальное выходное напряжение: | при питании от сети | (27,2±0,6) В | ||
| при питании от батарей | (19…27) В | |||
| Номинальный суммарный ток нагрузки | 2 А | |||
| Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС | 7 | |||
| Максимальный ток по одному выходу "24 В" | 0,4 А | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | |||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | |||
| Габаритные размеры, не более | 650×500×220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
