Блок сигнально-пусковой с встроенным изолятором короткого замыкания ДПЛС для управления приводами малой мощности; 2 релейных вых.с контрол., U-коммут.250 В, I-коммут.500 мА; 2 контролируемых концевых выключателя; U-пит.8…12 В (по ДПЛС), I-потр.1.5 мА; IP40, t-раб.-30…+55°C, 106х109х42 мм
Каталог

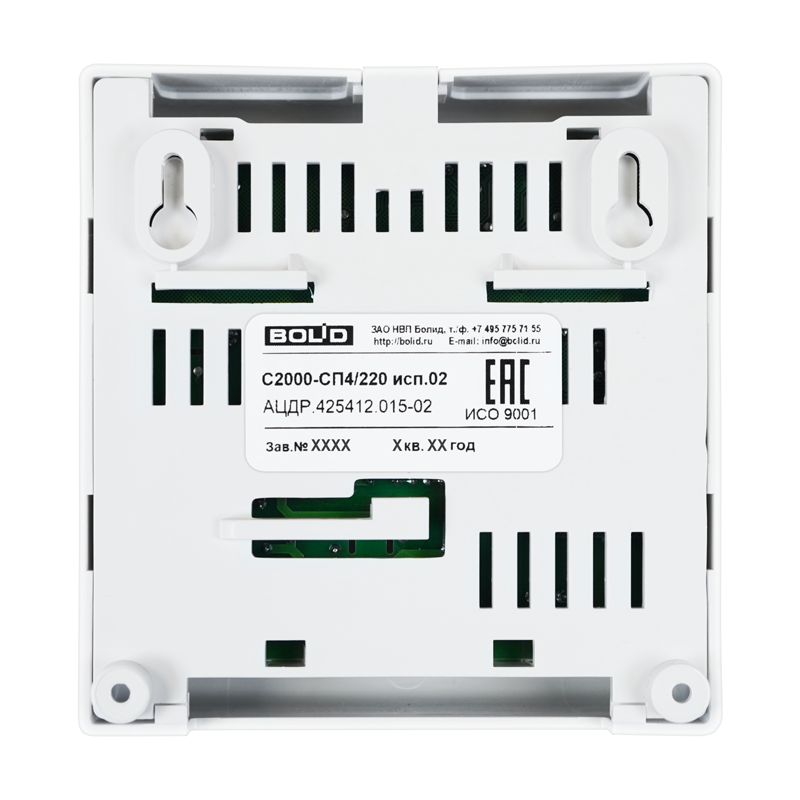

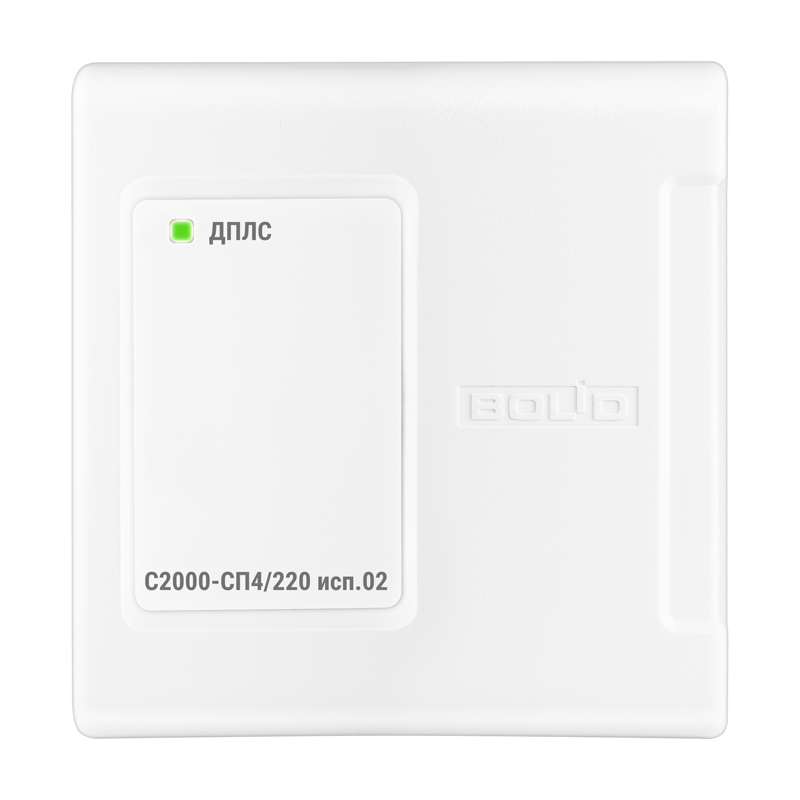

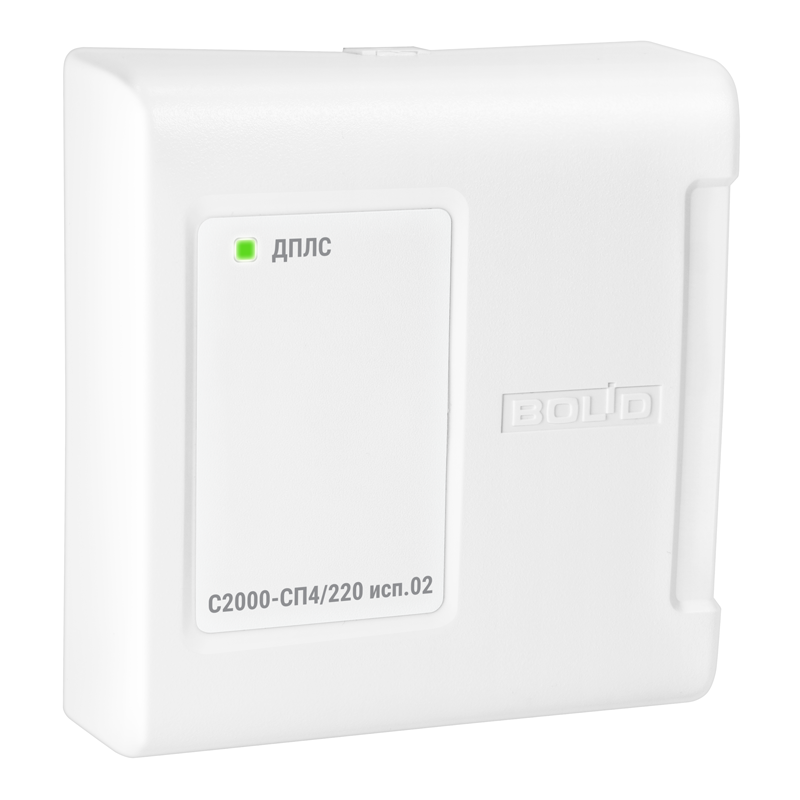

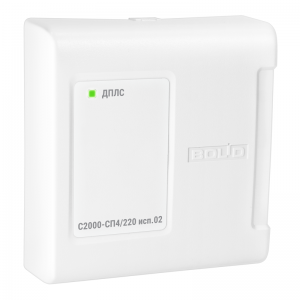

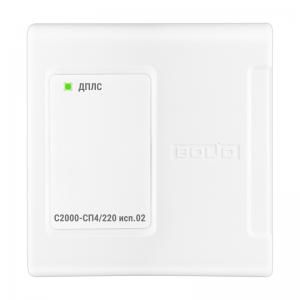

С2000-СП4/220 исп.02
- Цена: по запросу
ОписаниеХарактеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество выходов | 2 | |
| Контроль цепей нагрузки | «С2000-СП4/24» «С2000-СП4/24 исп.01» «С2000-СП4/220» «С2000-СП4/220 исп.01» |
короткое замыкание, обрыв |
| «С2000-СП4/220 исп.02» | обрыв | |
| Электропитание силовой части блока | «С2000-СП4/24» «С2000-СП4/24 исп.01» |
от 10,2 В до 28,4 В |
| «С2000-СП4/220» «С2000-СП4/220 исп.01» «С2000-СП4/220 исп.02» |
230 В ±10% переменного тока | |
| Максимальный коммутируемый ток одного реле | «С2000-СП4/24» «С2000-СП4/24 исп.01» |
3 А |
| «С2000-СП4/220» «С2000-СП4/220 исп.01» |
3 А | |
| «С2000-СП4/220 исп.02» | 0,5 А | |
| Коммутируемое напряжение (от источника питания блока) | «С2000-СП4/24» «С2000-СП4/24 исп.01» |
от 10,2 В до 28,4 В |
| «С2000-СП4/220» «С2000-СП4/220 исп.01» «С2000-СП4/220 исп.02» |
230 В ±10% переменного тока | |
| Максимальный ток контроля исправности цепей | 1,5 мА | |
| Количество контролируемых зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста | |
| Потребляемый ток от линии ДПЛС | не более 1,5 мА | |
| Потребляемый ток от линии ДПЛС | да | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | «С2000-СП4/24» «С2000-СП4/24 исп.01» «С2000-СП4/220» «С2000-СП4/220 исп.01» |
156х107х39 мм |
| «С2000-СП4/220 исп.02» | 102x107x39 мм | |
| Средний срок службы | 10 лет | |
| Программирование | программа UProg.exe | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
