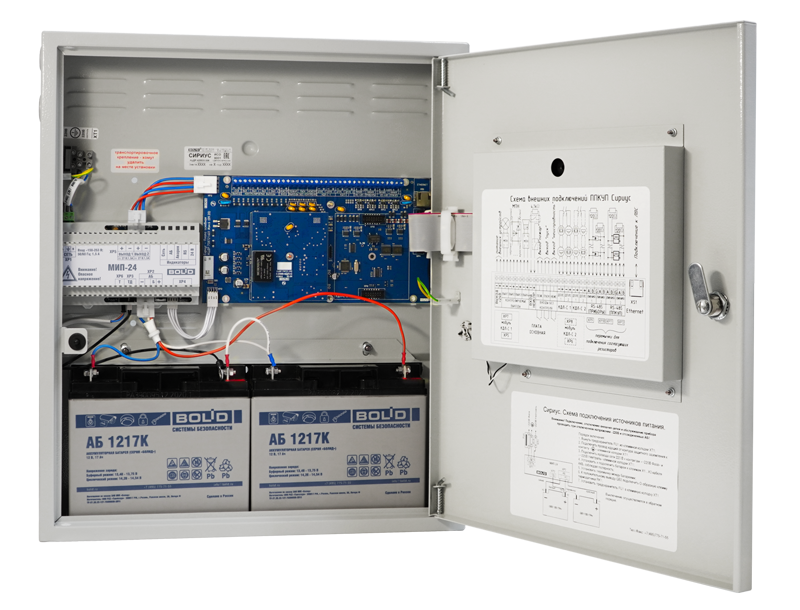

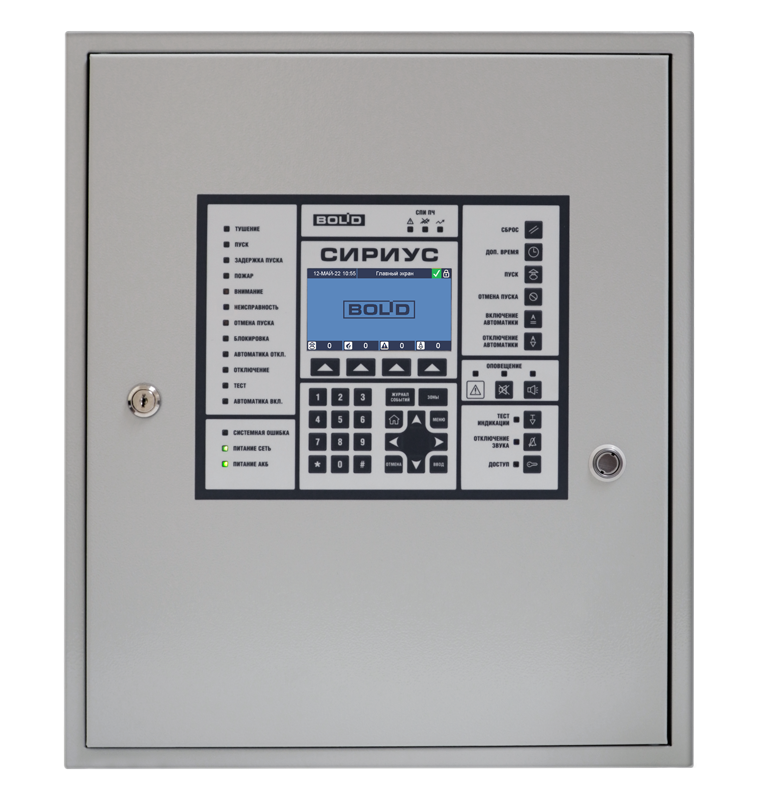

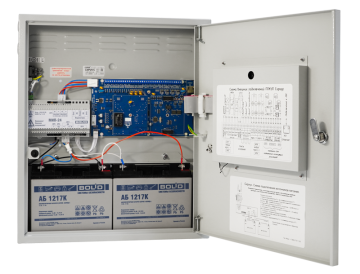

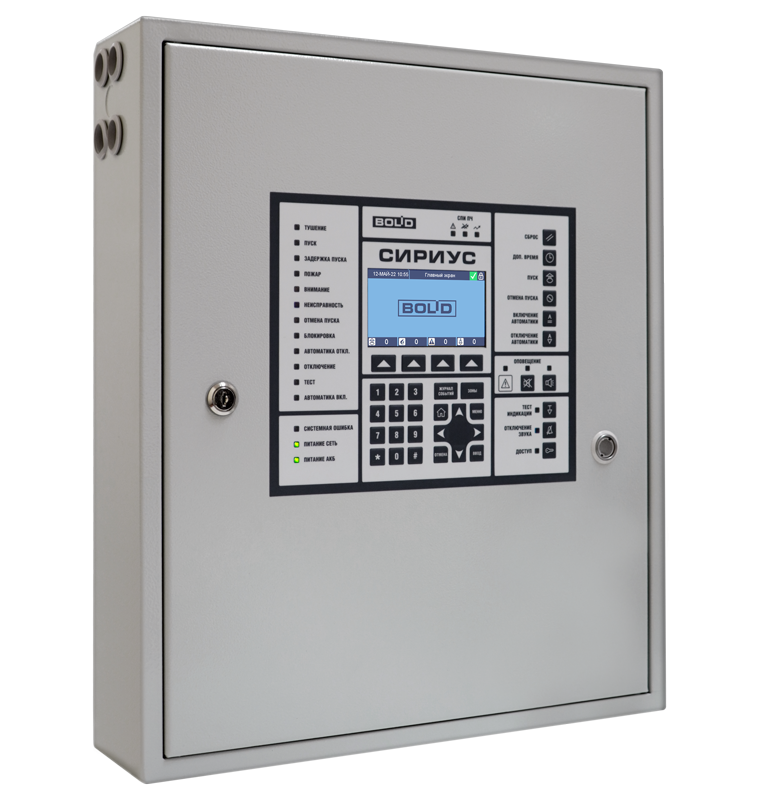

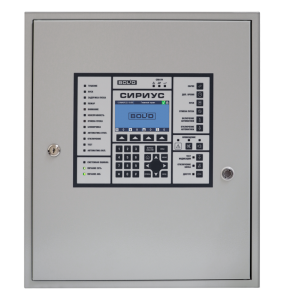

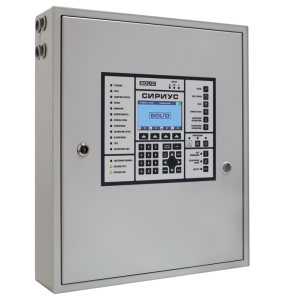

Прибор приемно-контрольный и управления пожарный; до 4096 входов, до 1024 выходов, до 1024 зон, до 128 групп, до 2048 пользователей, до 256 групп доступа, до 122 зон оповещения; 4 направления пожаротушения (до 127 с блоками С2000-ПТ); 4 линии RS-485; встроенный С2000-КДЛ-С (возможность установки дополнительного); ЖКИ, WEB-интерфейс; 4 контролируемых выхода "ОК" (24 В/2 А), 3 выхода "СК" (200 В/100 мА); выход питания внешних устройств 24 В/300 мА с защитой от КЗ и перегрузки; дискретный вход "Неисправность"; U-пит.220 В, под 2 АКБ 12 В 17 Ач; IP41, t-раб.0...+40°С, 500×425×110 мм. Аккумуляторные батареи в комплект прибора не входят.
Каталог
Сириус
- Цена: по запросу
ОписаниеХарактеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Максимальная информационная ёмкость одного прибора "Сириус": | ||
| Приборы: | встроенные | 4 |
| внешние | 122 | |
| Входы (контролируемые элементы) | 4096 | |
| Выходы (управляемые элементы) | 1024 | |
| Зоны (для объединения элементов) | 1024 | |
| Группы зон (для объединения зон) | 128 | |
| Пользователи | 2048 | |
| Группы доступа | 256 | |
| Зоны оповещения | 122 | |
| Количество зон (направлений) пожаротушения: | ||
| Одного прибора "Сириус" | 4 | |
| С блоками "С2000-ПТ" | до 127 | |
| Журнал событий: | ||
| Максимальное количество событий | 65000 | |
| Организация журнала | кольцевая | |
| Просмотр событий | ЖКИ, web-интерфейс | |
| Сохранение журнала в файл | формат CSV | |
| Печать журнала в файл | напрямую из Web-интерфейса | |
| Встроенные линии связи для подключения адресных устройств: | ||
| Интерфейс | ДПЛС | |
| Количество линий | 1 (2 – с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальное число АУ | 127 (254 с дополнительным модулем "С2000-КДЛ-С") | |
| Максимальный выходной ток | 100 мА | |
| Номинальный выходной ток | 64 мА | |
| Максимальная длина (при номинальном выходном токе): | 160 м при сечении жил 0,2 мм² 400 м при сечении жил 0,5 мм² 600 м при сечении жил 0,75 мм² 1200 м при сечении жил 1,5 мм² |
|
| Максимальное активное сопротивление проводов | 100 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Резервированная линия связи для подключения внешних блоков ИСО "Орион": | ||
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Максимальная длина | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число подключаемых блоков | 122 | |
| Резервированная линия связи для объединения приборов "Сириус" в сеть: | ||
| Интерфейс | RS-485 | |
| Тип | две независимые линии | |
| Гальваническая изоляция | до 500 В в течении 1 минуты | |
| Максимальная длина без повторителей | 3000 м | |
| Максимальное активное сопротивление проводов | 400 Ом | |
| Минимальное сопротивление изоляции между проводами | 50 кОм | |
| Максимальное число приборов "Сириус" в сети | 32 | |
| Встроенные управляемые дискретные выходы: | ||
| Ключевые (транзисторные) выходы: | 4 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
| максимальный выходной ток | 2 А | |
| защита от КЗ и перегрузки | да | |
| защита от ложного включения при единичной неисправности | только для пользовательских выходов № 3 и 4 | |
| Выходы типа "сухой контакт": | 3 шт.: "Пожар", "Пуск", "Неисправность" | |
| максимальный коммутируемый ток | 100 мА | |
| максимальное коммутируемое напряжение | 200 В | |
| Выход для питания внешних устройств: | 1 шт. | |
| выходное напряжение | 24 В | |
| максимальный выходной ток | 300 мА | |
| защита от КЗ и перегрузки | да | |
| Встроенные дискретные входы: | ||
| Вход "Неисправность" | 1 шт. | |
| контроль на обрыв и КЗ | да | |
| номинальное выходное напряжение | 24 В | |
| максимальное активное сопротивление проводной линии (без учёта оконечного резистора) |
100 Ом | |
| минимальное сопротивление изоляции между проводами |
50 кОм | |
| Прочее: | ||
| Основное питание | сеть ~220 В, частотой 50 Гц | |
| Максимальный ток, потребляемый от основного источника питания: | в дежурном режиме | не более 0,03 А |
| в тревожном режиме | собственное потребление - не более 0,03 А потребление ИУ - не более 0,33 А |
|
| для заряда АКБ | не более 0,13 А | |
| Резервное питание | две АКБ 12 В емкостью 17 А∙ч включенные последовательно | |
| Максимальный ток, потребляемый от резервного источника питания: | в дежурном режиме | не более 0,3 А |
| в тревожном режиме | собственное потребление - не более 0,3 А потребление ИУ - не более 3,0 А |
|
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I | |
| Электрическая прочность изоляции токоведущих частей прибора (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | до 2 кВ (50 Гц) | |
| Электрическое сопротивление изоляции (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней) | не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008) | |
| Степень защиты оболочки | IР 41 (при креплении на стену) | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 4 | |
| Климатическое исполнение по ОСТ 25 83 | О4 | |
| Диапазон рабочих температур | 0...+40 ºС | |
| Относительная влажность воздуха | не более 93% при 40 ºС | |
| Время технической готовности прибора к работе | 30 с | |
| Режим работы | круглосуточный | |
| Средняя наработка прибора на отказ в дежурном режиме работы | не менее 80 000 ч | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы прибора | 10 лет | |
| Масса нетто | не более 6,5 кг (без АКБ) не более 16 кг (с АКБ) |
|
| Габаритные размеры (В×Ш×Г) | не более 500×425×110 мм | |
