Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.180…265 В, U-вых.27.2±6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 26/40 А·ч; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485 и 7 выходов питания; IP41, t-раб.-10…+40°C, 700х600х225 мм. Дверь красного цвета. Возможность установки монтажного комплекта МК-1.
Каталог

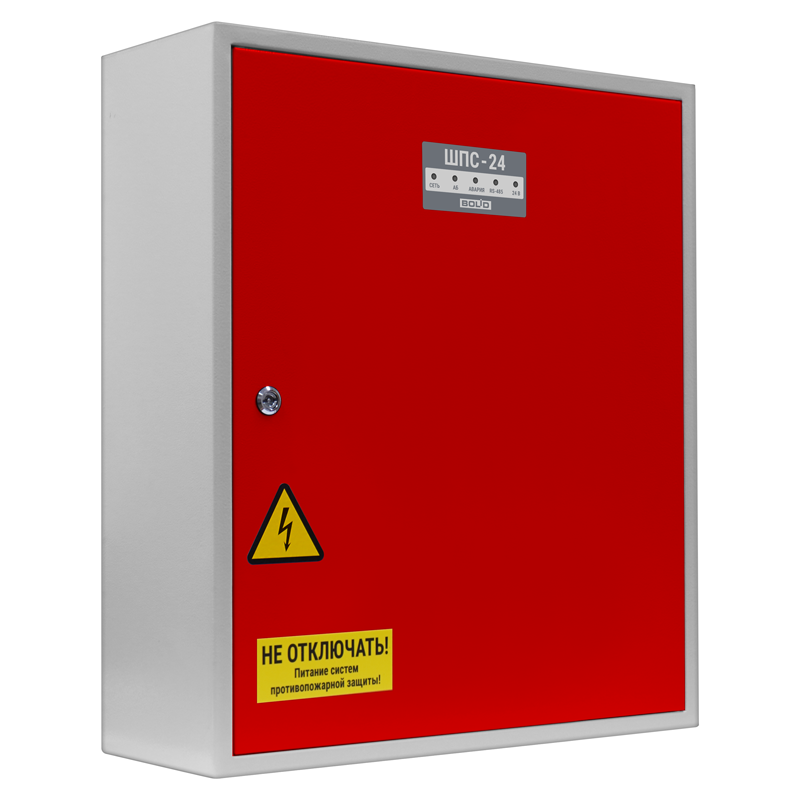

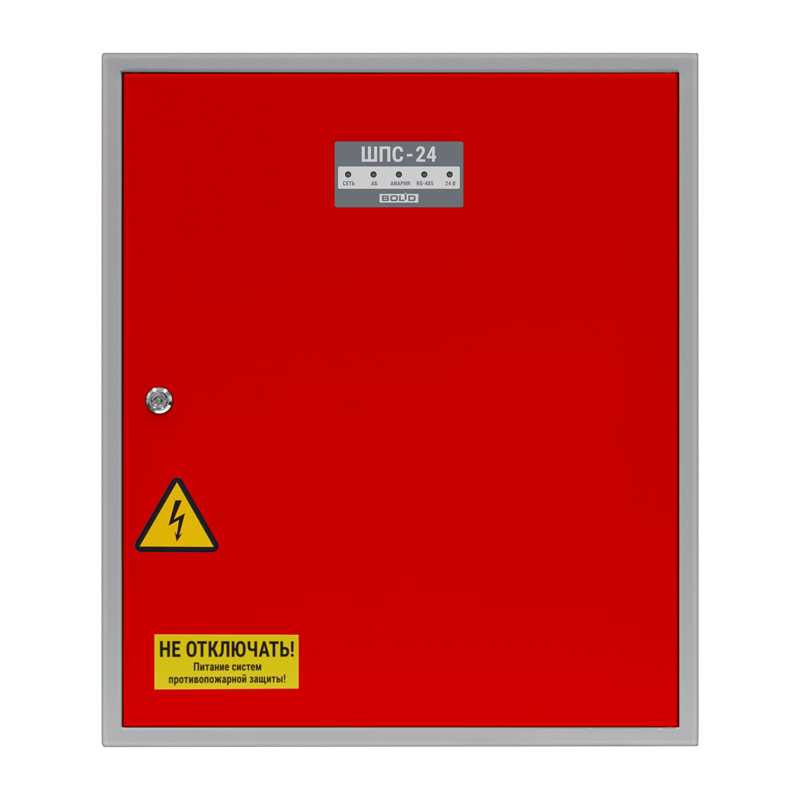

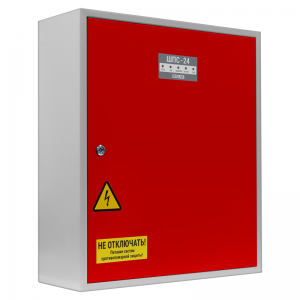

ШПС-24 исп.20 (Красная дверь)
- Цена: по запросу
ОписаниеХарактеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-24 исп.20 | ШПС-24 исп.21 | ШПС-24 исп.22 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В | 180…265 | |||
| Резервный источник питания – батареи серии «Болид» (12 В, 40 A∙ч) АБ 1240 (С,М)*, или (12 В, 26 A∙ч) АБ 1226 (С,М)* или аналогичные , шт. | 2 | |||
| Выходное напряжение постоянного тока: | при питании от сети и заряженных AБ, В | 27,2±0,6 | ||
| при питании от АБ, В | 27...20 | |||
| Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А | 0…3 | |||
| Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-24 | 7 | |||
| Максимальный ток по одному выходу 12 В с клемм XT1…XT6, А Максимальный ток по выходу 12 В с клеммы XP3, А |
0,4 0,6 |
|||
| Максимальная потребляемая мощность от сети, В∙А / Вт | 260 / 130 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-24, м, не более | 10 | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более | 3000 | |||
| Габаритные размеры, мм, не более | 700x600x225 | |||
| Масса шкафа (с аккумуляторными батареями), кг, не более | 48 | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
