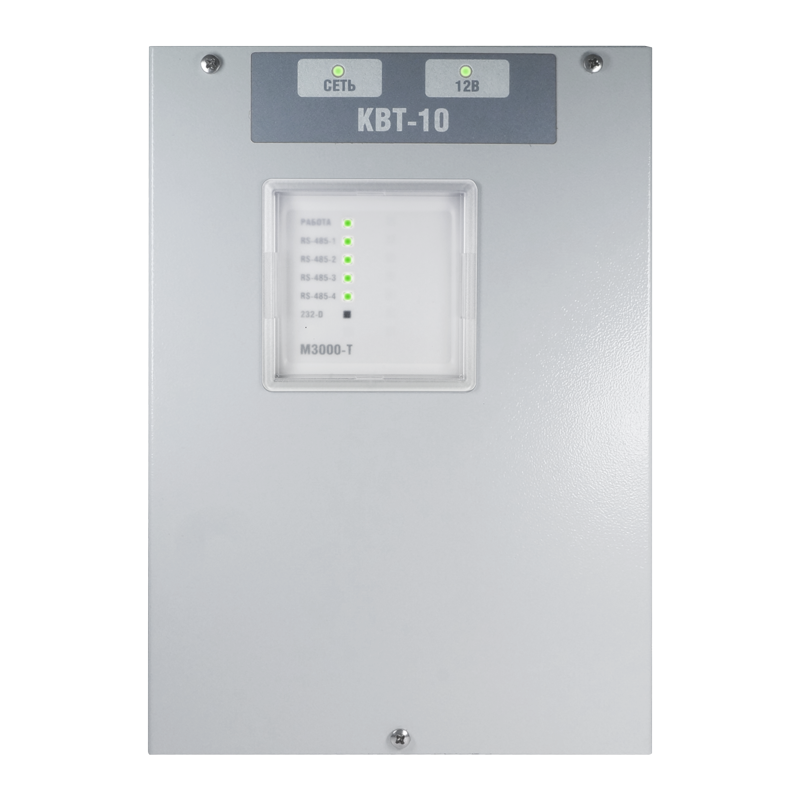

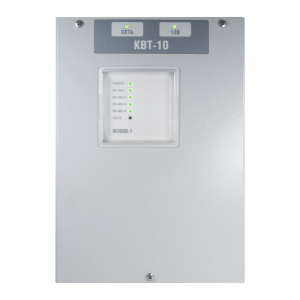

КВТ-10

Розн. 61124,98 руб.

Опт 58578,1 р.

Кр.опт 56031,23 р.

в корзину

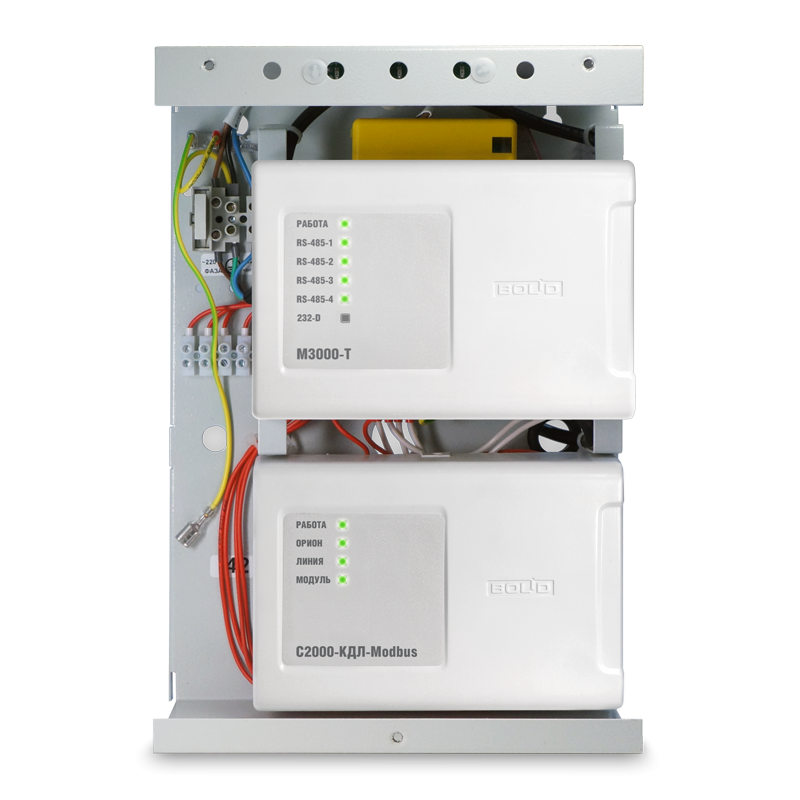

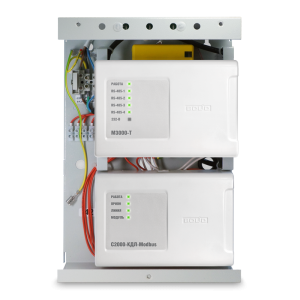

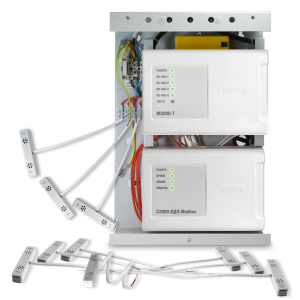

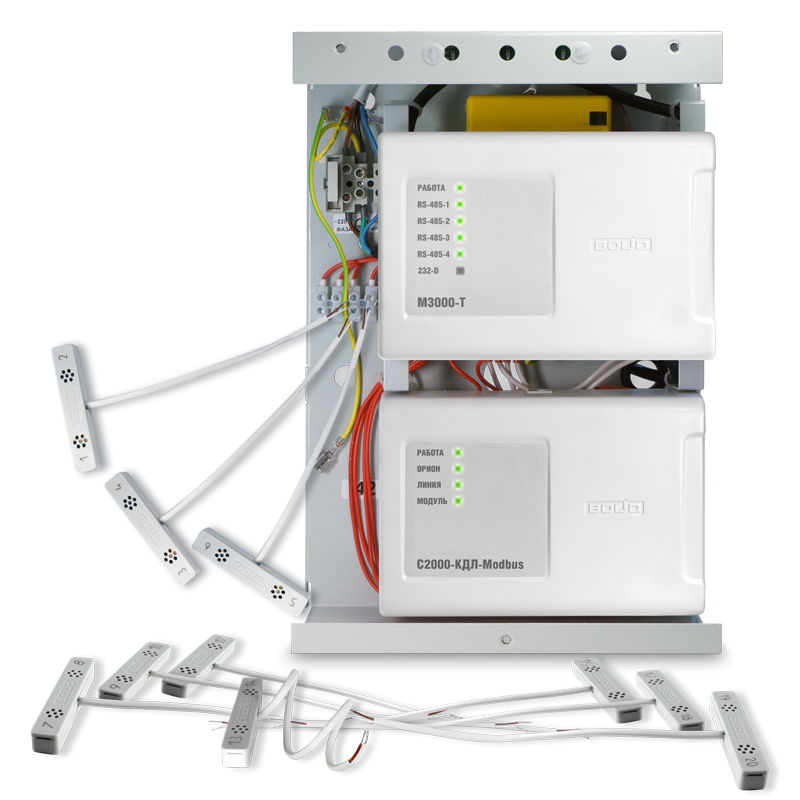

Комплект для автоматического измерения температуры и влажности и дальнейшей обработки, хранения с привязкой по времени и подготовки этой информации для отображения. Состав: РИП-12 исп.20 - 1 шт., М3000-Т Инсат - 1 шт., С2000-КДЛ-Modbus - 1 шт., С2000-ВТ - 10 шт. U-пит. перемен. 150…253В, P-потр. 45 ВА, IP30, габ.размеры 280х200х100 мм

Назначение изделия

Комплект измерения температуры и влажности "КВТ" предназначен для автоматического измерения температуры и влажности датчиками температуры и влажности "С2000-ВТ" и дальнейшей обработки, хранения с привязкой по времени и подготовки этой информации для отображения.

Особенности

Комплект позволяет:
- запитывать датчики и считывать информацию с датчиков по двухпроводной линии связи контроллера "С2000-КДЛ Modbus"
- формировать во встроенной СКАДА-системе визуальный образ получаемых параметров температуры и влажности для передачи на внешние устройства отображения
- передавать числовые значения температуры и влажности во внешнюю локальную (глобальную) сеть через любой (кроме Internet Explorer) браузер

В комплект заложен потенциал для разностороннего развития функционала непосредственно пользователем. При соответствующей доработке пользователем комплект позволяет:
- формировать во встроенной СКАДА-системе пользовательские сценарии обработки получаемых данных с генерированием сигналов во внешние сети по интерфейсам Ethernet, RS-485
- подключать приборы сторонних производителей по четырём гальванически развязанным интерфейсам RS-485 в различных открытых протоколах, поддерживаемых встроенным ПО MasterSCADA-4D

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Точностные характеристики датчиков комплекта
Точность измерения температуры, °С	±0,5
Диапазон измеряемой влажности, %	от 0 до 100
Точность измерения влажности, %	±5 (в диапазоне от 20% до 80%)
Разрешение	влажность, %	1
температура, °С	0,1
Диапазон измерения относительной влажности воздуха, %	до 93 при +40°С
Диапазон измерения температур, °С	от минус 30 до +55
Питание
Напряжение питания от сети переменного напряжения диапазон, В	150 … 253 50 Гц
Количество вводов питания	150 … 253 50Гц
Стабилизированное напряжение питания приборов комплекта, В	13,6±0,6
Номинальный ток нагрузки при подключении дополнительных приборов, А	1
Максимальный ток нагрузки (кратковременно до 2 мин, с интервалом не менее 1 ч.), А	1,5
Максимальный ток потребления от сети:	при минимальном напряжении в сети (150 В) не более, А	0,25
при максимальном напряжении в сети (253 В) не более, А	0,15
Максимальная потребляемая от сети мощность – не более (В∙А)	45
Пульсации стабилизированного напряжения (пик-пик) при номинальном токе нагрузки – не более, мВ	100
Программное обеспечение
Операционная система	Linux
Среда разработки	MasterSCADA 4D
Языки программирования	FBD/SFC/LD/ST/IL (cтандарт МЭК 61131-3)
Web-визуализация
Количество поддерживаемых одновременных web-клиентов	1
Ресурсы
Центральный процессор	Cortex™-A9 Core 1.0 GHz
Объем оперативной памяти	512MB
Объем энергонезависимой памяти общий	4188 MB
Интерфейсы
RS-485 универсальный, шт.	4
RS-485 "Орион" ведущий / ведомый, шт.	1
RS-485 Modbus ведомый, шт.	1
RS-232 (отладка и диагностика контроллера "М3000-Т Инсат"), шт.	1
RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD"), шт.	1
Ethernet, шт.	1
USB, шт.	1
ДПЛС, шт.	1
ДПЛС
Максимальная длина ДПЛС, м	1000
Максимальный выходной ток ДПЛС, мА	не более 100
Максимальное суммарное токопотребление подключенных АУ до, мА	64
Количество адресуемых входов по двухпроводной линии связи (информационная емкость) / (используется)	127 / 20
